Se estiver com dificuldades de operar as IHM com tela sensível ao toque (touch), pode-se fazer a recalibração da tela com algumas etapas simples.
Primeiro verifique o modelo da IHM da sua máquina, basta checar o adesivo na parte de trás da IHM.
Modelos MT8xxxiE

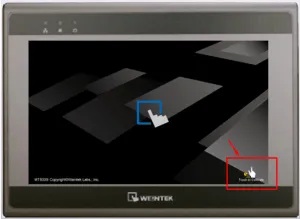

- Reinicie a máquina e observe a tela inicial
- Se o ícone acima estiver presente, toque em qualquer lugar na tela e segure até o sistema de calibração iniciar.

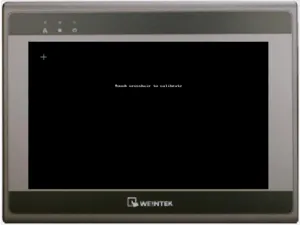

Clique com o dedo sobre cada um dos pontos que aparecerem.
3. Clique com o dedo sobre cada um dos pontos que aparecerem.
4. No total devem aparecer de 4 a 5 pontos para clicar (dependendo da versão do sistema da IHM).

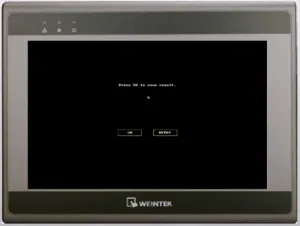

5. Depois de passar por todos os pontos uma janela de confirmação irá aparecer por 10 segundos.
6. Aproveite para testar aqui se a tela ficou bem calibrada.
7. Se está tudo ok, clique em OK.
8. Se não ficou bom, clique em Retry par iniciar a calibração novamente.
9. Após os 10 segundos ou depois de clicar em OK o sistema da máquina irá reiniciar.
Modelos MT8xxxiH, MT8050i e MT6050i
- Desligue a Máquina.
- Acesse a parte traseira da IHM.

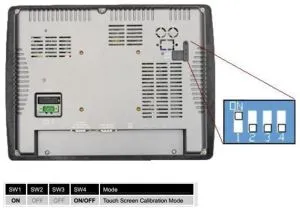

- Procure pela tampa plástica que protege as chaves DIP, abra a tampa e com uma chave de fenda fina ou com uma caneta ajuste as chaves da seguinte forma:
4. Ligue a máquina e observe a tela da IHM, uma tela preta com um símbolo de + deverá ser mostrada.
5. Clique com o dedo sobre cada um dos pontos que aparecerem.
6. No total devem aparecer de 4 a 5 pontos para clicar (dependendo da versão do sistema da IHM).

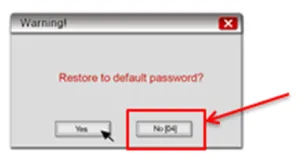

7. Quando concluir os pontos uma mensagem deverá aparecer na tela.
8. Clique em NO (Não).
ATENÇÃO! Clicar em YES no momento de restaurar o password (senha) irá apagar o programa da IHM!
9. Desligue a máquina.
10. Acesse as chaves DIP novamente e volte todas para a posição OFF:
11. Ligue a máquina novamente e verifique se a calibração está ok
Atenção!
- Este procedimento poderá não funcionar se a tela estiver danificada.
- Se a calibração não funcionar bem, verifique se a IHM não está mal fixada, por exemplo, sobre uma superfície irregular, o que causa torção e levar a erro no sensor de toque da tela.
- Qualquer dúvida, entre em contato!
